规格 |
10 |
20 |
测量范围(mm) |
0~100 |
0~200 |
分辩率(%F.S) |
≤0.02 |
温度测量范围(℃) |
-25~+60 |
温度测量精度(℃) |
±0.5 |

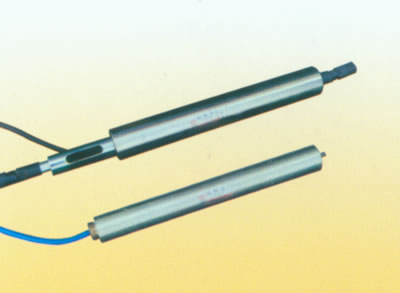

概述: WJ-80l型振弦式位移计适用于长期测量水工建筑物或其他混凝土建筑物伸缩缝的开合度(变形),亦可用于测量土坝、土堤、边坡等结构物的位移、沉陷、应变、滑移,并可同步测量埋设点的温度。加装配套附件可组成基岩变位计、土应变计等测量变形的仪器。 结构及工作原理: l、结构 WJ-80l型振弦式位移计由前、后万向连轴节、保护钢管、二级机械负放大机构、信号传输电缆、振弦及激振电磁线圈等组成。 2、工作原理 当结构物发生变形时将会引起位移计的位移,通过前、后万向连轴节传递给二级机械负放大机构,经负放大后的位移传递给振弦,转变成振弦应力的变化,从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率,频率信号经电缆传输到ZXY-2型频率读数仪上,即可测出被测结构物的位移量。同时可同步测出埋设点的温度值。 3、一般计算公式: L=K△F+b△T+B 式中:式中:L一位移量(mm); K一位移计的标定系数(mm/F); △F一位移计输出频率模数实时测量值相对于荩准值的变化量(F); b--位移计的温度修正系数(mm/℃); △T一位移计的温度实时测量值相对于基准值的变化量(℃); B一位移计的计算修正值(mm)。 注:频率模数F=f2×10-3。
埋设与安装: 位移计使用场合很广,仪器经加装一些附件可以组成裂缝计、基岩变位计、多点变位计、锚杆计等测量位移的仪器,这些仪器的工作情况及安装条件各不相同,所以埋设安装方法有所不同。下面主要对埋设在大坝上测量坝体周边缝的位移计的埋没安装方法作一些简述,其他仪器的埋设安装方法可参照进行。 l、附件的埋设 根据设计要求确定埋设高程、方位,任定位好的基岩上打孔并埋设定位锚杆。同时将仪器的护管、万向连轴节及加长测杆连接在一起。附件安装一定要牢固,并且转动要灵活。 2、位移计的埋设安装 按设计编号将对应的位移计(已接长电缆)与已固定的定位锚杆连接在一起,调整位移计的埋设零点,护管和位移计四周的空隙用专用封堵器或麻丝填塞。将电缆按设计走向埋设固定好,集中引出。 3、其它注意事项 位移计安装定位后应及时测量仪器初值,根据仪器编号和设计编号作好记录并存档,严格保护好仪器的引出电缆。 验收与保管: l、用户开箱验收仪器,应先检查仪器数量与装箱清单是否相符,如有不符者,请与我厂联系。 2、对于箱内仪器,先用250V兆欧表及ZXY-2型频率读数仪检查常温绝缘电阻与频率初值,符绝缘电阻低于50 MΩ或频率初值变化异常时,请于我厂联系。 3、开箱后的仪器应放任湿度小于80%的房间内保存,窄内不能含有腐蚀性气体,仔放环境必须干燥、通风,搬运时小心轻放。 注意事项: l、本仪器应在额定测量范围内工作。 2、仪器引出电缆可达1000米(另购)。用户订货时未加以说明,均按1.5米长度接线出厂。 3、根据现场需要接长电缆时,应注意接头处的防水密封要可靠。 4、仪器未使用放置12个月以上时,使用前应重新进行标定。
|
