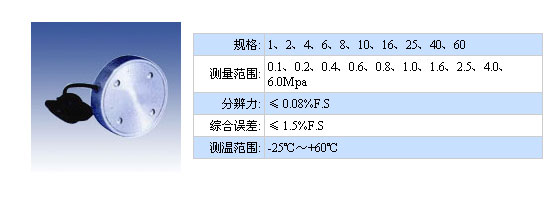

TJ-22型振弦式土压力计具有二次密封性能，广泛适用于长期测量土石坝、防波堤、护岸、码头岸壁、高层建筑、管道基础、桥墩、挡土墙、隧道、地铁、防渗墙结构等建筑基础与土体的压应力，并可同步测量埋设点的温度。

验收与保管:
    用户开箱验收仪器,应先检查仪器数量与装箱清单是否相符,如有不符者,请与我厂联系. 对于箱内仪器,先用250V兆欧表及频率读数仪检查常温绝缘电阻与频率初值,若绝缘电阻低于50兆欧或频率初值变化异常时,请与我厂联系. 开箱后的仪器应放在湿度小于80%的房间内保存,室内不能含有腐蚀性气体,存放环境必须干燥,通风,搬运时应小心轻放.

埋设与安装:
     土压力计埋设于土压力变化的部位即压力曲线变化处,用与监测界面土压力.土压力计水平埋设间距原则上为盒体间距的3倍以上(≥0.6m),垂直间距与水平间距同,土压力计的受压面须面队欲测量的土体;埋设时,承受土压力计的土面须严格整平,回填的土料应与周围土料相同(去除石料)小心用人工分层夯实,土压力计及其他电缆上压实的填土超过1m以上,方可用重型碾压机施工.

测量及计算:
    TJ型振弦式土压力计的测量用振弦频率读数仪完成.测量方法请参照相应读数仪的使用说明书.测量完成后,记录传感器的频率值(或频率模数值),温度值,仪器编号,设计编号和测量时间.
TJ型振弦式土压力的计算公式: P=K△F+b△T+B 式中:P-被测土压力(MPa). K-仪器标定系数(MPa/F). △F-土压力计实时测量频率模数值相对于基准值的变化量(F). b-土压力计的温度修正系数(MPa/℃). △T-土压力计的温度实时测量值相对于基准值的变化量(℃). B-土压力计的计算修正值(MPa). 注:频率模数F= f ²×10ֿ³

注意事项:
     本仪器应在额定测量范围内工作. 仪器引出电缆可达1000米(另购).用户订货时未加以说明,均按1.5米长度接线出厂. 根据现场需要接长电缆时,应注意接头处的防水密封要可靠. 仪器未使用放置12个月以上时,使用前应重新进行标定.
