主要技术指标:
|
型号 |
EJ-65 |
EJ-66 |
|
规格 |
10 |
10 |
15 |
25 |
|
参数 |
仪器标距L(mm) |
100 |
100 |
150 |
250 |
|
有效直径d(mm) |
22 |
|
端部直径D(mm) |
33 |
|
测量范围 |
压缩10-6 |
1200 |
1800 |
|
拉伸10-6 |
800 |
1200 |
|
分辩率（%F·S) |
≤0.02 |
|
温度测量范围（℃） |
-25~+60 |
|
温度测量精度（℃） |
±0.5 |
概述:

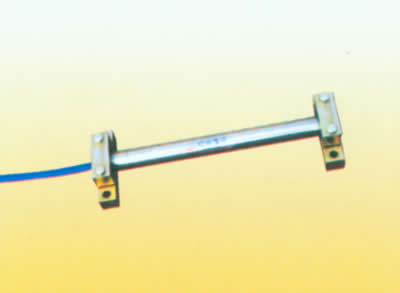

EJ-65型振弦式表面应变计采用合金弹性体结构，全不锈钢外壳，并具有抗高压，抗径向力，二次密封，零点稳定等特点。适用于长期布设在水工建筑物或其它建筑物的表面，测量结构物的应变量。
一般计算公式:
ε=K△F+B
式中：ε-为结构物的应变量（10-6）；
K-应变计的标定系数（10-6/F);
△F-应变计输出频率模数实时测量值相对于基准值的变化量(F);
B-应变计的计算修正值（10-6）。
注：频率模数F=f2×10-3
验收与保管:
1、用户开箱验收仪器，应先检查仪器数量与装箱清单是否相符，如有不符者，请与我厂联系。
2、对于箱内仪器，先用250V兆欧表及频率读数仪检查常温绝缘电阻与频率初值，若绝缘电阻低于50MΩ或频率初值变化异常时，请与我厂联系。
3、开箱后的仪器应放在湿度小于80%的房间内保存，室内不能含有腐蚀性气体，存放环境必须干燥、通风、搬运时应小心轻放，切忌剧烈震动。
埋设与安装:
首先将配好对的夹具放在平板上，先将夹具的上压板拧下，然后将模拟应变计的安装棒放进夹具的安装槽内，盖上压板并拧紧螺丝，固定安装棒的同时调整好两夹具底平面的平整。用装有安装棒的夹具在需要测量的部位画点，在画点的部位打四个M8膨胀螺栓的孔，用于固定膨胀螺栓，将装有安装棒的夹具固定在膨胀螺栓上，拧紧螺母（如果是安装在钢结构的表面可以在夹具的底部采用点焊的方式予以固定，点焊时应保证夹具底部在同一平面上，不得扭曲变形）。安装夹具固定完成后，拧下两端的上压板，取出安装棒，把应变计放入夹具的安装槽内，并用上压板压紧即可，应变计安装时应根据设计要求调整测量范围(在仪器的后端座上有一个M4的螺孔，可用M4螺杆进行拉、压调整。调整时先将有电缆一端的夹具拧紧，松开另一端夹具，进行拉、压调整），调整完成后将夹具拧紧并拧下螺杆。最后安装保护罩，同时将电缆按设计走向固定好。
其它注意事项：表面应变计安装定位后应及时测量仪器初值，根据仪器编号和设计编号作好记录并存档，严格保护好仪器的引出电缆。
注意事项:
1、用公式计算出来的结果为负值时，应变计工作在压缩状态；反之，则工作在拉伸状态。
2、混凝土应力计严格要求在额定测量范围内工作，引出电缆可接长至1000m.
3、仪器未使用放置12个月以上时，使用前应重新进行标定。
|
