主要技术指标:
|
型号 |
KJ-40 |
KJ-41 |
KJ-46 |
KJ-47 |
|
规格 |
2、4、6、8、10、16、25、40 |
1、2、4 |
1、2、4、6、8、10、16、25、40 |
|
外形尺寸 |
最大直径（mm) |
58 |
58 |
30 |
30 |
117~128 |
117~128 |
|
长度（mm) |
220 |
250 |
130 |
180 |
35~40 |
85~90 |
|
压力测量范围(Mpa) |
0.2、0.4、0.6、0.8、1.0、1.6、2.5、4.0 |
0.1、0.2、0.4 |
0.1、0.2、0.4、0.6、0.8、1.0、1.6、2.5、4.0 |
|
分辩率（%F·S) |
≤0.07 |
≤0.05 |
≤0.02 |
≤0.07 |
≤0.05 |
|
测量范围（℃） |
-25~+60 |
|
测量精度（℃） |
±0.5 |
简介:

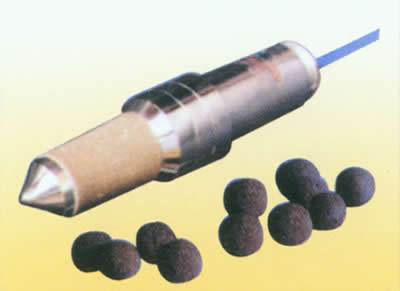

KJ系列振弦式孔隙水压力计系列是函盖我厂多种最新独有设计的高性能、高可靠性的传感器家族。长期稳定，灵敏度更高，体积更小，防水性能高而温度影响小，整体不锈钢外壳，坚固美观。测量值不受长电缆影响，真正数字量输出，更适合自动化测量。
KJ系列振弦式孔隙水压力计是一种供长期测量混凝土或地基内的孔隙（渗透）水压力，并可同步测量埋设点温度的数字式压力传感器。加装配套附件即可在测压管、地基钻孔中使用。
验收与保管:
1、用户开箱验收仪器，先检查仪器的数量、规格与装箱清单是否相符，如有不符，请及时与我厂联系。
2、用250V兆欧表分别检查仪器常温绝缘电阻是否达到50MΩ,并用ZXY-2型或其它型号振弦频率读数仪测量仪器的频率值及温度值。一般情况，温度值应为测量地气温值，误差±0.5℃。频率值应当在卡片给出的频率初始值上下20Hz范围内。上述事项若有异常，请与我厂联系。
3、开箱后的仪器应保存在温度小于80%的房间内，室内不能含有腐蚀性气体，存放环境须干燥、通风、搬运时应小心轻放，切忌剧烈振动。
埋设与安装:
KJ系列振弦式孔隙水压力计的使用场合很多，如用于测量混凝土的孔隙水压力、土壤的孔隙水压力、压力钢管的内外水压力及基岩的扬压力、测压管的水位等。埋设安装应根据不同的使用条件进行考虑。以下仅介绍常见混凝土孔隙水压力计的埋设方法。
1、进水条件：
必须确保仪器的进水口畅通，谨防水泥浆堵塞进水口，为此应在进水口用中砂、细砂做成人工的过滤层，滤层直径为8cm.
2、仪器预饱和：
由于混凝土的渗透系数很小，面孔隙水压力计前盖空腹内有一定容积，需要一定的水量才能充填满。为了解决此问题，使仪器的滞垢尽量小，在仪器埋设前必须将前盖空腹装满水，排除水泡，滤层的中细砂也需充分饱和。埋设时，将近水口朝上，以免空腔内的水溢出。
3、其它有关事项：
观测项目、测量时间、基准值选择及记录表格均参照有关专业书籍。
4、KJ系列振弦式孔隙水压力计的电缆接长方法及其它埋设施工应注意的事项请参照EJ应变计系列对应条款进行。
测量及计算:
1、KJ系列振弦式孔隙水压力计的手工测量用ZXY-2型或其它型号振弦频率读数仪完成。测量方法请参照相应读数仪的使用说明书，测量完成后，记录传感器的频率值（或频率模数值）、温度值、仪器编号、设计编号和测量时间。
2、KJ系列振弦式孔隙压力的计算公式：
P=K△F+b△T+B
式中：P-被测孔隙水压力值（MPa)。
K-仪器标定系数（MPa/F)。
△F-孔隙水压力计实时测量频率模数值相对于基准值的变化量（F)。
b-孔隙水压力计的温度修正系数（MPa/℃）。
△T-孔隙水压力计的温度实时测量值相对于基准值的变化量（℃）。
B-孔隙水压力计的计算修正值（MPa)。
注：频率模数F=F2×10-3。
注意事项:
1、KJ系列振弦式孔隙水压力计严格要求在额定测量范围内工作。
2、引出电缆可接长至1000m,每支仪器出厂时均预接1.5m。
3、根据现场情况，需要接长电缆时，接头处的防水密封要求十分严格，用户自行接长若有困难，本厂可提供电缆接长服务。
4、 本仪器未使有用放置12个月上，使用前应重新标定。
|
