1、概述

QXY600-30型固定测斜仪是专门用于长期监测岩土地基位移的仪器。适用于各种岩土地基横向位移的测量，如公路边坡、堤防、桥梁、铁路和城市建筑、基坑开挖等位移的测量，同样也适用于长期监测其他各类建筑的倾斜。它具有测量范围宽、高分辨率、高精度、高抗冲击等优异性能。

2、主要技术参数

     测量范围：    ±30°

分 辨 率：    30″

     测头尺寸:     φ 30 × 330(mm)

     抗 冲 击：    20000（g）

频率响应：    28（Hz）、

     工作温度：    -40℃~65℃

3、测斜读数仪使用

3.1 旋开测量口保护盖，在电源处于关闭的状态下将请将QXY600-30型固定测斜仪电缆

端的航空插头插入测斜读数仪的测量口(注意插头与插座的凹凸槽对准)，然后打开读数

电源开关即可进行测量。

3.2 测量时应尽量等显示的测量数据不再变化时再记录数据。

3.3 测试完毕应及时关闭电源，以免电池过放电造成电池的永久性损坏。

3.4 QXY600-30型固定测斜仪插头取下后，应及时盖好测量口保护盖。

3.5 欠压灯亮应及时充电，充电时应关闭仪器电源，时间不少于8小时。

3.6 读数仪严禁溅到水珠，请用干燥、净的手来操作仪器。

4、测斜探头现场安装与埋设

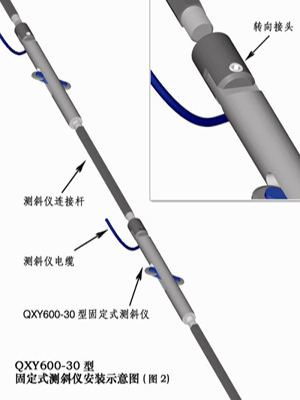

4.1 QXY600-30型梁式倾斜仪的使用场合很多，仪器的工作及施工条件不完全相同，所以埋设与安装的方法也不尽相同，一般安装示意请参考示意图。

4.2  安装时必须记住仪器的安装方向，正确区分正、负值变化与仪器现场监测方向的对应关系，便于资料分析和判断；

4.3  根据工程需要本仪器在正式使用计算资料中应减去初始值（安装值）——V0；

5、一般计算公式:

θ=K·（Vi－V0）

式中：θ—为测斜仪的倾斜角度（单位：度）

Vi—为倾斜仪的当前输出值（单位：毫伏）

V0—为倾斜仪的初始输出值（单位：毫伏）

K—为倾斜仪的转换系数（单位：度/毫伏）-----(见产品合格证)

6、验收保管与注意事项

6.1  用户开箱先检查仪器的数量与装箱清单是否相符，如有不符，请及时与我厂联系。

6.2 请将QXY600-30型固定测斜仪电缆端的航空插头插入测斜读数仪；然后打开读数电源开关，手拿着QXY600-30型固定测斜仪，将其垂直于地面、导轮面平行于自己，然后、将QXY600-30型固定测斜仪的上面部分左右倾斜，这时QXY600-30型固定测斜仪的电压输出会随之增大或减小，一般情况下，读数在+4200毫伏到-4200毫伏之间变化即为正常，若有异常情况时，请及时与我公司联系。

6.3  开箱后的仪器应保存在湿度小于80%的房间内，室内不能含有腐蚀性气体，存放环境须干燥、搬运时应小心轻放,切忌剧烈振动。

6.2  本仪器应在额定测量范围内工作；

6.3  本仪器电缆端的航空插头请务必做好防水密封处理，严禁水、潮气渗入电缆、航空插头内，保证其可靠与安全性。

6.4  产品在保修期内由于未能按照产品使用说明书上的使用方法和注意事项操作而造成的故障、损坏。我厂将实施有偿维修服务；
