主要技术指标:
|
型号 |
EJ-60 |
EJ-61 |
|
规格 |
10 |
10 |
15 |
25 |
|
参数 |
仪器标距L(mm) |
100 |
100 |
150 |
250 |
|
有效直径d(mm) |
22 |
|
端部直径D(mm) |
33 |
|
测量范围 |
压缩10-6 |
1200 |
1800 |
|
拉伸10-6 |
800 |
1200 |
|
分辩率（%F·S) |
≤0.02 |
|
温度测量范围（℃） |
-25~+60 |
|
温度测量精度（℃） |
±0.5 |

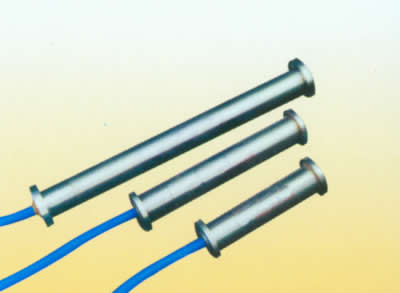

EJ-61型振弦式应变计采用振弦式弹性梁结构，适用于长期埋设在混凝土结构的梁、柱、桩基、支撑、挡土墙、水工建筑物、衬砌、墩与底脚及其基岩中，监测与其应力与应变；并可同步测量埋设点的温度。加装配套附件可组成多向应变计组，无应力计及岩基变全计。
一般计算公式:
ε=K△F+B
式中：ε-为结构物的应变量（10-6）；
K-应变计的标定系数（10-6/F);
△F-应变计输出频率模数实时测量值相对于基准值的变化量(F);
B-应变计的计算修正值（10-6）。
注：频率模数F=f2×10-3
验收与保管:
1、用户开箱验收仪器，应先检查仪器数量与装箱清单是否相符，如有不符者，请与我厂联系。
2、对于箱内仪器，先用250V兆欧表及频率读数仪检查常温绝缘电阻与频率初值，若绝缘电阻低于50MΩ或频率初值变化异常时，请与我厂联系。
3、开箱后的仪器应放在湿度小于80%的房间内保存，室内不能含有腐蚀性气体，存放环境必须干燥、通风、搬运时应小心轻放，切忌剧烈震动。
|
